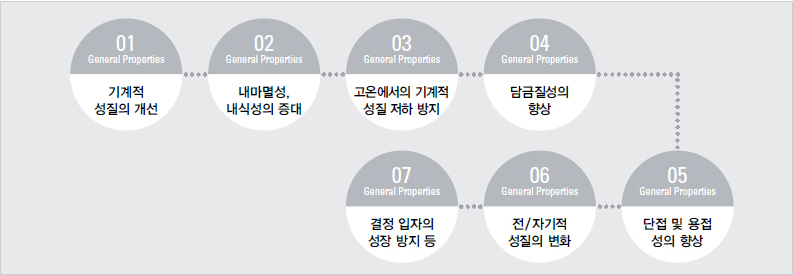

강의 성질을 개선, 향상 시키기 위하여 철과 탄소 이외에 망간(Mn), 니켈(Ni). 크롬(Cr), 몰리브덴(Mo) 등 합금 원소를 1종 또는 2종 이상 함유한 강이다.크게 비조질계, 망간계, 크롬계, 크롬몰리브덴계, 니켈크롬몰리브덴계, 보론계로 분류된다. |
구분 |
KS/JIS
(舊기호) |
화학성분(Wt, %) |
단조
(℃) |
C |
Si |
Mn |
P |
S |
Cu |
Ni |
Cr |
Mo |
합
금
강 |
Cr 강 |
SCr415
(SCr21) |
0.13
0.18 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
- |
1100~900 |
SCr420
(Scr22) |
0.18
0.23 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
- |
1100~900 |
SCr430
(SCr2) |
0.28
0.33 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
- |
1100~850 |
SCr435
(SCr3) |
0.33
0.38 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
- |
1100~850 |
Scr440
(SCr4) |
0.38
0.43 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
- |
1100~850 |
Cr-Mo강 |
SCM415
(SCM21) |
0.13
0.18 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
0.15
0.30 |
1100~900 |
SCM420
(SCM22) |
0.18
0.23 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
0.15
0.30 |
1100~900 |
SCM421
(SCM23) |
0.17
0.23 |
0.15
0.35 |
0.70
1.00 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
0.15
0.30 |
1100~900 |
SCM430
(SCM2) |
0.28
0.33 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
0.15
0.30 |
1050~850 |
SCM435
(SCM3) |
0.33
0.38 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
0.15
0.30 |
1050~850 |
SCM440
(SCM4) |
0.38
0.43 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
0.15
0.30 |
1050~850 |
SCM822
(SCM24) |
0.20
0.25 |
0.15
0.35 |
0.60
0.85 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
0.90
1.20 |
0.35
0.45 |
1100~900 |
Ni-Cr-Mo강 |
SNCM220
(SNCM21) |
0.17
0.23 |
0.15
0.35 |
0.60
0.90 |
≤0.030 |
≤0.030 |
≤0.30 |
0.40
0.70 |
0.40
0.65 |
0.15
0.30 |
1100~850 |
SNCM420
(SNCM23) |
0.17
0.23 |
0.15
0.35 |
0.40
0.70 |
≤0.030 |
≤0.030 |
≤0.30 |
1.60
2.00 |
0.40
0.65 |
0.15
0.30 |
1100~850 |
SNCM439
(SNCM8) |
0.36
0.43 |
0.15
0.35 |
0.60
0.90 |
≤0.030 |
≤0.030 |
≤0.30 |
1.60
2.00 |
0.60
1.00 |
0.15
0.30 |
1050~850 |
SNCM616
(SNCM26) |
0.13
0.20 |
0.15
0.35 |
0.80
1.20 |
≤0.030 |
≤0.030 |
≤0.30 |
2.80
3.20 |
1.40
1.80 |
0.40
0.60 |
110~850 |
SNCM630
(SNCM5) |
0.25
0.35 |
0.15
0.35 |
0.35
0.60 |
≤0.030 |
≤0.030 |
≤0.30 |
2.50
3.50 |
2.50
3.50 |
0.50
0.70 |
1050~850 |
구분 |
KS/JIS
(舊기호) |
열 처 리 (℃) |
기계적성질 |
변능온도(℃) |
용도 |
(N) |
(A) |
(Q) |
(T) |
항복점
(N/㎟) |
인장강도
(N/㎟) |
연신율
(%) |
감면율
(%) |
샤르피충격치
(J/㎝) |
브리넬경도
(HB) |
최대유효
직경(mm) |
Ac |
Ar |
Cr 강 |
SCr415
(SCr21) |
850~900
空冷 |
約850
爐冷 |
一次 850~900 油冷
二次 800~850 油冷(水) |
150~200
空冷 |
|
≥785 |
≥15 |
≥40 |
≥59 |
217
~302 |
30
(물담금질)
35 |
770
~840 |
780
~715 |
표면경화용 |
캠축, Pin |
SCr420
(Scr22) |
850~900
空冷 |
約850
爐冷 |
一次 850~900 油冷
二次 800~850 油冷(水) |
150~200
空冷 |
|
≥834 |
≥14 |
≥35 |
≥49 |
235
~321 |
35
(물담금질)
40 |
770
~840 |
780
~700 |
스프라인축 |
SCr430
(SCr2) |
830~880
空冷 |
約830
爐冷 |
830~880 油冷 |
520~620
急冷 |
≥637 |
≥785 |
≥18 |
≥55 |
≥88 |
229
~293 |
40 |
750
~810 |
720
~660 |
볼트,너트 |
SCr435
(SCr3) |
830~880
空冷 |
約830
爐冷 |
830~880 油冷 |
520~620
急冷 |
≥736 |
≥883 |
≥15 |
≥50 |
≥69 |
255
~321 |
40 |
750
~810 |
720
~650 |
Arm축, Stud, 고주파담금질부품 |
Scr440
(SCr4) |
830~880
空冷 |
約830
爐冷 |
830~880 油冷 |
520~620
急冷 |
≥785 |
≥932 |
≥13 |
≥45 |
≥59 |
269
~331 |
45 |
750
~810 |
705
~645 |
강력볼트, Arm차축 |
Cr-Mo강 |
SCM415
(SCM21) |
850~900
空冷 |
約850
爐冷 |
1차 850~900 油冷
2차 800~850 油冷 |
150~200
空冷 |
- |
≥834 |
≥16 |
≥40 |
≥69 |
235
~321 |
40 |
770
~835 |
770
~700 |
기어,축,볼트,
스터드,크랭크축,
Kunckle암 |
SCM420
(SCM22) |
850~900
空冷 |
約850
爐冷 |
1차 850~900 油冷
2차 800~850 油冷 |
150~200
空冷 |
- |
≥932 |
≥14 |
≥40 |
≥59 |
262
~352 |
45 |
765
~830 |
765
~700 |
SCM421
(SCM23) |
850~900
空冷 |
約850
爐冷 |
1차 850~900 油冷
2차 800~850 油冷 |
150~200
空冷 |
- |
≥980.7 |
≥14 |
≥35 |
≥59 |
285
~375 |
45 |
769
~830 |
765
~695 |
SCM430
(SCM2) |
830~880
空冷 |
約830
爐冷 |
830~880 油冷 |
530~630
急冷 |
≥686 |
≥834 |
≥18 |
≥55 |
≥108 |
241
~302 |
60 |
755
~805 |
730
~660 |
SCM435
(SCM3) |
830~880
空冷 |
約830
爐冷 |
830~880 油冷 |
530~630
急冷 |
≥785 |
≥932 |
≥15 |
≥50 |
≥78 |
269
~331 |
60 |
750
~785 |
700
~640 |
SCM440
(SCM4) |
830~880
空冷 |
約830
爐冷 |
830~880 油冷 |
530~630
急冷 |
≥834 |
≥980.7 |
≥12 |
≥45 |
≥59 |
285
~352 |
65 |
750
~795 |
740
~690 |
SCM822
(SCM24) |
850~900
空冷 |
約850
爐冷 |
1차 850~900 油冷
2차 800~850 油冷 |
150~200
空冷 |
- |
≥1030 |
≥12 |
≥30 |
≥59 |
302
~415 |
50 |
760
~830 |
760
~690 |
Ni-Cr-Mo강 |
SNCM220
(SNCM21) |
850~900
空冷 |
約850
爐冷 |
1차 850~900 油冷
2차 800~850 油冷 |
150~200
空冷 |
- |
≥834 |
≥17 |
≥40 |
≥59 |
248
~341 |
- |
730
~830 |
770
~660 |
변속기어,크랭크,
축,너트,피스톤,
고장력볼트 |
SNCM420
(SNCM23) |
850~900
空冷 |
約850
爐冷 |
1차 850~900 油冷
2차 770~820 油冷 |
150~200
空冷 |
- |
≥980.7 |
≥15 |
≥40 |
≥69 |
293
~375 |
- |
724
~810 |
750
~615 |
SNCM439
(SNCM8) |
820~870
空冷 |
約820
爐冷 |
820~870 油冷 |
580~680
空冷 |
≥883 |
≥980.7 |
≥16 |
≥45 |
≥69 |
293
~352 |
70 |
730
~775 |
710
~655 |
SNCM616
(SNCM26) |
850~900
空冷 |
約670空冷
(爐冷) |
1차 850~900 油冷
2차 770~830 油冷 |
100~200
空冷 |
- |
≥1177 |
≥14 |
≥40 |
≥78 |
341
~415 |
60
(기름담글질)
130 |
720
~790 |
420
~320 |
SNCM630
(SNCM5) |
850~900
空冷 |
約670空冷
(爐冷) |
850~950 空冷(油) |
550~650
急冷 |
≥882 |
≥1079 |
≥15 |
≥45 |
≥78 |
302
~352 |
70
(기름담글질)
150 |
730
~880 |
710
~630 |
|
KS |
화학성분(Wt, %) |
C |
Si |
Mn |
P |
S |
Cu |
Ni |
Cr |
Mo |
Al |
질화강 |
SAlCrMol |
0.40
0.50 |
0.15
0.50 |
≤0.60 |
≤0.030 |
≤0.030 |
≤0.30 |
≤0.25 |
1.30
1.70 |
0.15
0.30 |
0.70
1.20 |
|
KS
(舊기호) |
열 처 리 (℃) |
기계적성질 |
용도 |
(Q) |
(T) |
0.2%항복점
(N/㎟) |
인장강도
(N/㎟) |
연신율
(%) |
감면율
(%) |
샤르피충격치
(J/㎝) |
브리넬경도
(HB) |
질화강 |
SAlCrMol |
880~930
油 冷 |
680~720
急冷 |
≥686 |
≥834 |
≥15 |
≥50 |
≥98.1 |
241~302 |
실린더
라이너 |
|
KS |
화학성분(Wt, %) |
C |
Si |
Mn |
P |
S |
Ni |
Cr |
Mo |
소입성
보증강 |
SCr415H |
0.12
0.18 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.85
1.25 |
|
SCr420H |
0.17
0.23 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.85
1.25 |
|
SCr435H |
0.32
0.39 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.85
1.25 |
|
SCr440H |
0.37
0.44 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.85
1.25 |
|
SCM415H |
0.12
0.18 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.85
1.25 |
0.15
0.35 |
SCM420H |
0.17
0.23 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.85
1.25 |
0.15
0.35 |
SCM435H |
0.32
0.39 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.85
1.25 |
0.15
0.35 |
SCM440H |
0.37
0.44 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.25
1.25 |
0.15
0.35 |
SCM822H |
0.19
0.25 |
0.15
0.35 |
0.55
0.90 |
≤0.030 |
≤0.030 |
|
0.85
1.25 |
0.35
0.45 |
SNCM21H |
0.17
0.23 |
0.15
0.35 |
0.60
0.95 |
≤0.030 |
≤0.030 |
0.35
0.75 |
0.35
0.65 |
0.15
0.30 |
SNCM23H |
0.17
0.23 |
0.15
0.35 |
0.40
0.70 |
≤0.030 |
≤0.030 |
1.55
2.00 |
0.35
0.65 |
0.15
0.30 |
|
